概  述

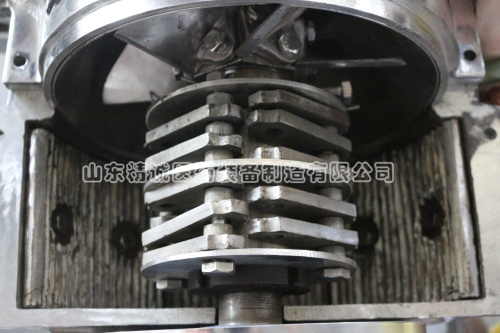

 本機采用臥式粉碎機構，主機  無篩無網，采用離心風力選粉。主軸由兩個滾動軸承支撐，軸上裝有16把動刀（錘片），物料由料斗送入，在動刀與齒板間被撞擊、剪切、摩擦而粉  碎，出料粒度的大小可以調整機殼上的粗細調節手柄，主軸外側裝有三角帶輪。達到細度的粉體隨風力送到旋風分離器進行收集 。物料在離心力的作用下，沉降到下面的接料袋，剩余的尾氣及極少量的粉到達后面的散氣袋，把超細粉收集，排放空氣.

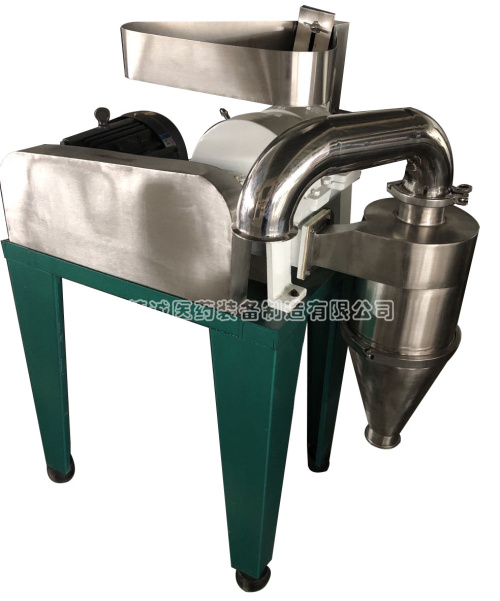

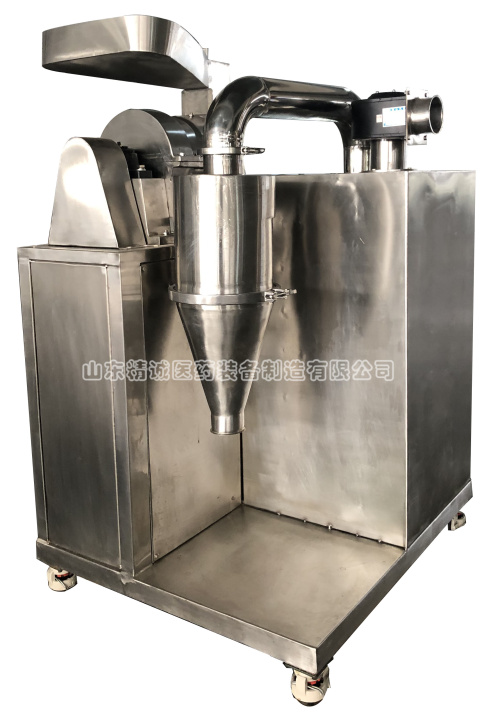

 機組包括電控柜、主機、旋風分離器、除塵過濾器、引風機等幾部分，該機組結構緊湊合理、體積小、能耗低、效率高、傳動平穩、無粉塵飛揚、自冷功能好、安裝維修方便、易拆、易修、調換易損件方便等特點。
 技術參數

1. 粉碎主機

  粉碎機采用離心風選式，通過高速旋轉的錘片對物料進行剪切、碰撞、磨擦進行粉碎，內有分級機構，通過調節斜風葉與斜襯的間隙可調節出物料的細度，粉碎后的物料由正風系統送入旋風分離器，主機采用帶輪傳動，運轉平穩。

2..旋風分離器
 含塵氣流進入分離器時，將由直線運動變為圓周運動，氣流沿器壁呈螺旋形向錐體流動，旋轉過程中產生離心力，將密度大于氣體的塵粒甩向器壁下落到關風機排出，氣流下降時錐體因錐形收縮而向中心靠近，由排氣管排出。
 3..除塵過濾器
 本機是使含有微粉的氣體通過特殊的過濾材料來達到分離氣體中固體粉塵的設備，該機采用特殊濾袋過濾

4.引風機
   技術參數：
