用途及概述：

單效濃縮器適用于中藥、西藥、淀粉糖、食乳品等物料濃縮與工業有機溶劑（如酒精）的回收，適用于批量小、品種多的熱敏性物料的低溫真空濃縮。

結構：

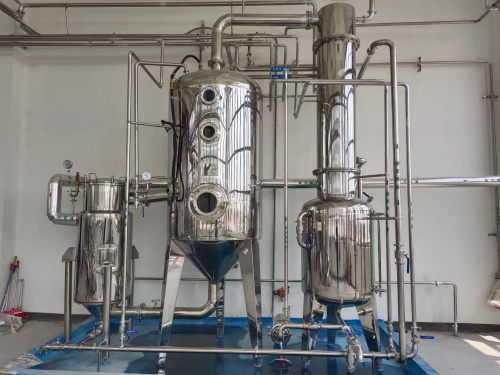

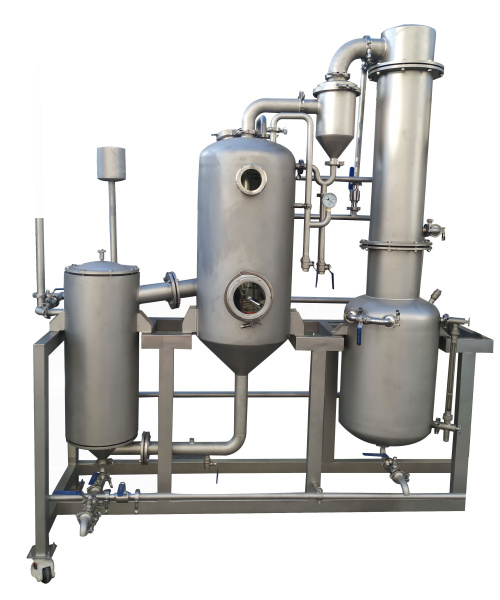

主要由一效加熱器、一效分離器、汽水分離器、冷凝器、集液罐、真空及輸送泵、電控制柜、閥門管路等系統組成。

工作原理：

蒸汽進入加熱室的殼程，列管內料液受熱后液面上升，從噴管噴入蒸發室，進行汽液分離，其料液從循環管回到加熱室下部再加熱，料液受熱又噴入蒸發室形成循環。料液濃縮到工藝要求濃度的時候，經取樣確定合格后由出料口出料。蒸發室蒸發出來的二次蒸汽經除沫器消除泡沫再經汽液分離器，部份料液返回蒸發室，其余二次蒸汽由冷凝器與冷卻器冷卻成液體后進入集液罐，不凝氣體由真空泵抽出。

特點：

酒精回收：回收能力大，采用真空濃縮流程。比老型同類設備提高了5-10倍，降低能耗30%，具有投資小，回收效益高的特點。

濃縮液料：本設備采用外加熱自然型循環式與真空負壓蒸發方式，蒸發速度快，液料在全密封狀態無泡沫濃縮，本設備濃縮出來的藥液清洗方便(打開加熱器的上下蓋即可進行清洗)。本設備操作簡單，占地面積小。加熱器，蒸發器采用不銹鋼保溫結構，保溫采用聚胺脂發泡，外表面磨砂亞光處理，濃縮器符合GMP醫藥標準。

主要技術參數表：

 常識提示：
烘箱只能烘干含有水分的物料，禁止烘干含有易燃易爆或者可燃可爆成分的物料，如含有酒精、硝酸、油脂類的物料……

安全注意事項

1、粉碎、制丸、膠囊填充、包裝、混合設備等操作不當時容易發生傷手事故；

2、注意用電安全，嚴防電擊、超負荷等原因引發火災；

 3、烘箱設備，提取濃縮設備，粉碎設備、球型濃縮設備、夾層鍋等所有設備全部出廠設備為常規（非防爆）設備，不得加工含有酒精等可燃可爆成分的物料！！！！！！

 4、設備本身不具備任何防爆作業功能，禁止進行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精（但不局限于酒精的一切易燃易爆物品）為溶劑做的一切物料的作業加工，禁止進行加工其他含易燃易爆物品及其它物質的作業，以免發生火災、爆炸等安全事故，如違規操作造成的一切后果由操作責任方負責。

5、貴處如加工易燃易爆可燃可爆物品應按照防爆要求采購正規防爆設備，使用時應在正規防爆車間操作作業，設備安裝及使用應接受當?shù)靥貦z部門備案監管，設備按時定期接受監管部門效驗檢測，作業應由正規帶證作業人操作。

所有設備要按照公司提供的操作規程操作，定期檢查維護保養，（材料如遇丟失請及時聯系我公司免費提供，需提供設備的購買年限），使用方應建立完善的設備使用維護機制，確保有問題能及時處理及設備更好的維護保養。

安全無小事，設備安全問題使用方必須重視，再次感謝多謝您對我們工作的信任與支持。
